Hauptmerkmale und Vorteile

Automobil-Innen- und AußenplattenpresseZeilen ausblendensind spezialisierte Produktionssysteme, die für das Schneiden von großformatigen Blechen aus Coils mit der von der Automobilindustrie geforderten Präzision und Oberflächenqualität ausgelegt sind. Diese Anlagen sind in der Lage, kaltgewalzten Stahl (CRS), warmgewalzten Stahl (HRS) und Aluminium zu verarbeiten und decken damit die gesamte Palette der Materialien ab, die sowohl für die Innen- als auch für die Außenkarosserieteile verwendet werden. Mit einer Presskapazität von bis zu 800 Tonnen und einer maximalen Blechgröße von 5.200 × 2.750 mm bieten sie die Kraft und Genauigkeit, die für die Herstellung von flachen Zuschnitten erforderlich sind, die für die Stanzung in Automobil-Endprodukte bereit sind.

Hauptmerkmale und Vorteile

Vielseitige Materialverarbeitung:Verarbeitet CRS, HRS und Aluminium in Dicken von 0,2 mm bis 3 mm und erfüllt sowohl leichte als auch strukturelle Anforderungen in der Automobilindustrie.

Pressensystem mit hoher Kapazität:Bis zu 800 Tonnen Presskraft sorgen für präzisen, gratfreien Schnitt auch bei großformatigen und dicken Materialien.

Große Blechabmessungen:Geeignet für Breiten von 300 mm bis 2.080 mm und Längen von 300 mm bis 6.000 mm, geeignet für eine Vielzahl von Fahrzeugplattengrößen.

High-Speed-Betrieb:Möglich bis zu 65 Hübe pro Minute (SPM) für maximalen Durchsatz.

Duale Stapelsysteme:Magnet- und Vakuum-Stapelsysteme sorgen für eine präzise Blechausrichtung und eine sichere Handhabung von Eisen- und Nichteisenmaterialien.

Schutz der Oberfläche:Berührungslose Vakuumsysteme und ein sorgfältig kontrollierter Bogentransfer verhindern Kratzer und Kantenbeschädigungen und gewährleisten so die Oberflächenqualität der Klasse A.

Integration der Automatisierung:Die automatische Einstellung der Blechlänge, die Coilzuführung und das Stapeln minimieren Bedienereingriffe und Ausfallzeiten.

Robuste Konstruktion:Gebaut für die kontinuierliche Großserienproduktion mit langer Lebensdauer und geringem Wartungsaufwand.

Technische Daten

Materialarten:CRS / HRS / Aluminium

Pressekapazität:Max. 800 Tonnen

Maximale Blattgröße:5.200 × 2.750 mm

Materialbreite:300 – 2.080 mm

Material Länge:300 – 6.000 mm

Dickenbereich:0,2 – 3,0 mm

Geschwindigkeit der Linie:Bis zu 65 SPM

Stapelsystem:Magnetisches & Vakuum-Stapeln für unterschiedliche Materialien und Anforderungen an den Oberflächenschutz

Anweisungen zum Produkt

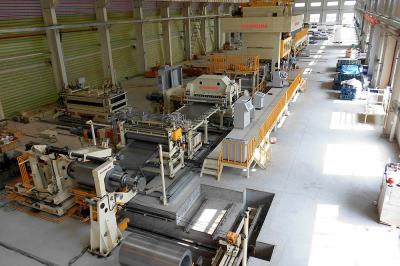

Der Produktionsprozess beginnt mit der Beladung des Coils und der Zuführung in eine Präzisionsrichteinheit, um die Ebenheit zu gewährleisten und innere Spannungen zu beseitigen. Anschließend wird das gerichtete Blech exakt im Pressenbereich positioniert, wo die Stanzstanze das Material in die gewünschte Form schneidet. Je nach Material kommen Magnet- oder Vakuum-Stapelsysteme zum Einsatz, um die fertigen Zuschnitte ohne Oberflächenbeschädigung zu transportieren und zu stapeln. Das Automatisierungssystem steuert das Coilhandling, die Längenverstellung, die Synchronisierung der Presse und das Stapeln auf der Grundlage voreingestellter Produktionsdaten. Dies minimiert manuelle Anpassungen und maximiert die betriebliche Effizienz. Sicherheitsmerkmale, einschließlich Schutzvorrichtungen und automatisierter Blechhandhabung, sorgen auch bei hohen Geschwindigkeiten für eine sichere Arbeitsumgebung.

Anwendungen & Branchen

Diese Zeilen werden hauptsächlich verwendet in:

Automobilbau:Herstellung von äußeren Karosserieteilen (Türen, Motorhauben, Dächer, Kotflügel) und inneren Strukturplatten (Böden, Verstärkungskomponenten).

Tier-1-Zulieferer in der Automobilindustrie:Belieferung von OEMs mit stanzfertigen Rohlingen.

Metall-Service-Zentren:Wir bieten Präzisionsschneiddienstleistungen für Stahl- und Aluminiumcoils in Automobilqualität an.

Zielkunden

Stanzlinien für Innen- und Außenplatinen für die Automobilindustrie sind ideal für:

Automobilhersteller, die nach internen Stanzkapazitäten suchen, um die Qualität zu kontrollieren und die Abhängigkeit von der Lieferkette zu verringern.

Tier-1- und Tier-2-Automobilzulieferer, die großformatige, hochpräzise Zuschnitte herstellen.

Servicezentren mit dem Ziel, die Fähigkeiten zu erweitern, um die Oberflächenqualität und Maßtoleranzen in der Automobilindustrie zu erfüllen.
